透辉石

透辉石是辉石中常见的一种,属单斜晶系，它属于硅酸盐矿物，是钙和镁的硅酸盐。透辉石是一种天

然的钙镁硅酸盐，透辉石外观呈灰白色，烧后洁白，是一种非常接近理论成分，有害杂质和烧失量极低的优质透辉石。透辉石是陶瓷常用原料，辉石应用于日用瓷釉中，综合了滑石和方解石的优点，不仅可以提高釉面的光泽度，半透明性和平整度。而且可降低瓷釉的烧成温度，扩大烧成范围。

基本介绍

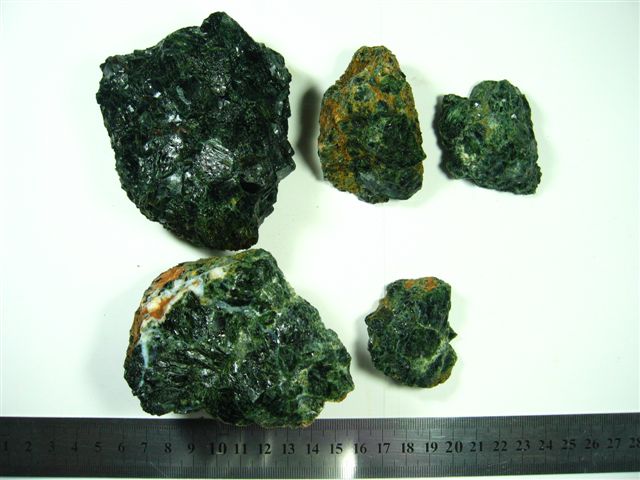

透辉石，英文名称diopside，常见颜色为蓝绿色至黄绿色、褐色、黄色、紫色、无色至白色，长柱体、粒状或片状。光泽为玻璃光泽。透明美丽的透辉石也被视为宝石。在透辉石当中如果含有铬的话，矿物会带有绿色，因此透辉石的宝石也常常与其它宝石混淆，例如黄绿色的橄榄石、（绿色）碧玺、金绿宝石等，当然，这就必须倚靠矿物间其它的物理性质差异，才能将它们分辨出来。

有的透辉石也可能具有猫眼的现象；这样的宝石，例如石英、绿柱石、金绿石等，如果将它们琢磨出适当

的凸圆面，在圆面的中央会有线状的光线聚集处，形成一条白色亮带，于是整个宝石看起来就像是猫的眼睛一般，所以称为猫眼。许多矿物都可能出现猫眼的现象，猫眼现象的成因在于：这些矿物当中都含有许多平行排列的针状或管状内含物，当有凸圆面的宝石其底部与这些线状内含物所在的平面平行时，这些内含物会将光线反射并聚集在宝石的圆顶，产生亮带、形成猫眼。如果幸运的话，有的透辉石宝石还会有两条互相垂直的猫眼－－十字星彩！据说，星彩透辉石是七月四日的诞生石呢。

名，玉通常为不透明的黄色或浅绿色，其开采的历史相当悠久，汉书中就有相关记载，然而由于产量不多，所以汉代以后就渐渐被和阗玉所取代了。

晶体化学

理论组成（wB%）：CaO25.9，MgO18.5，SiO255.6。次要组分Al2O3一般为1~3%，可高达8%；Al3+可替代Mg2+和Fe2+，也可替代Si，若替代Si超过7%，称铝透辉石；富含Cr2O3者称为铬透辉石，是金伯利岩的特征矿物之一。Ni和Ti含量一般<1%。但Al2O3高时，TiO2含量可达2~3%。这种富铝钛的透辉石中，存在着Mg2+Si4+=Ti4+Al3+的异价类质同像代替。Fe3+和Mn可少量存在，Na可少量代替Ca。如果NaAl[Si2O6]或NaFe[Si2O6]组分超过10%而小于20%时，分别称为含硬玉、含霓石的透辉石；如果大于20%小于50%，则称为硬玉－透辉石、霓石－透辉石。

单斜晶系，a0=0.9746~0.9845nm，b0=0.8899~0.9024nm，c0=0.5251~0.5245nm，β=105。38'~104。44'；Z=4。[SiO4]四面体以两角顶相连成单链，平行c轴延伸，链间由中小阳离子M1(Mg、Fe，六次配位)

和较大阳离子M2(Ca，有时有少量Na，8次配位)构成的较规则的M1-O八面体和不规则的M2-O多面体共棱组成的链联结。在空间上,[SiO4]链和阳离子配位多面体链皆沿c轴延伸，在a轴方向上作周期堆垛。在富铝的辉石中，6次配位的Al将使晶格常数a0、b0减小，4次配位的Al将使晶格常数增大。

白色、灰绿、浅绿至翠绿、绿色。条痕无色至浅绿。解理{110}完全，解理夹角87；具{100}和[010]裂开。硬度5.5~6。相对密度3.22~3.56。

偏光镜下：无色至黄绿色。二轴晶(+)，2V=50~62。Ng=1.694~1.757，Nm=1.672~1.730，Np=1.664~1.732（折射率除Nm=1.730外，均为合成端员的数据）。透辉石物性变化与成分具有明显的依赖关系。颜色随着Mg被Fe2+代替量的增大，由无色逐渐变为绿色，多色性亦增强，折射率随Fe2+量的增大而增大，且Fe3+、Al的代替亦使折射率增高，Ng和相对密度亦随Fe2+量的增高而增大。

透辉石广泛分布于基性与超基性岩中，在夕卡岩中与石榴石、符山石、硅灰石、方解石等共生。天然透辉

石主要为热液及岩浆成团，它也是含硅的碳酸盐原岩变质的特征矿物，在中国分布很广。按纯度和共生矿物天然透辉石可分为七大类。各类天然透辉石矿在陶瓷工业中都能找到合适的用途。
